1951 USAF分辨力测试图

1951 USAF分辨力测试图（英语：1951 USAF resolution test chart），是符合MIL-STD-150A标准的光学分辨力测试图案，由美国空军于1951年创建。这种测试图仍广泛地应用于测试光学成像系统（如显微镜和相机）的分辨能力，尽管MIL-STD-150A标准已于2006年10月16日取消[1]。这种图案包括几组由三条短线构成组合，短线的尺寸从大到小。成像系统无法辩明的最大短线组为其分辨能力极限。

图案格式

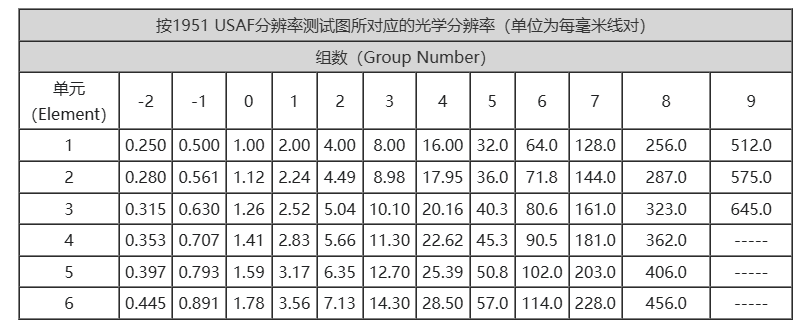

通常MIL-STD-150A格式包括3层共6组图案。最大组构成第一层，位于外围。更小层图案形状不变，从外围向中心逐步缩小。每组包含6个图元，以数字1至6编号。在同一层中，奇数组从右上角开始，其图元从上至下按1至6排列。偶数组的第一个图元在该层的右下角，其余图元在左侧从上至下按2至6排列。短线的等级与尺寸如下表，分辨力计算式为： 其中R表示光学分辨率（单位为每毫米线对），G为组数，E为每组图案的标记单元数。

1951 USAF图案的不足

1951图案并不非常适用于现代镜头系统分析。由于图元采用分立式排列，使用软件难以自动判断最高分辨力，图案在评估镜头边缘时效果欠佳，而边缘处往往更容易出现像差。而使用更新布局的图案（T-21图案）能够避免复杂的计数系统及查阅表，因为这种图案每组直接用每毫米可以分辨的圆环数表示。第二种版本的图案（T-22图案）把短线的布局调整为直线排列，更适用于扫描。而MIL-STD-150A仍在使用是因为标准中并没有指定图案的排列方式。
